第二节 　电压表

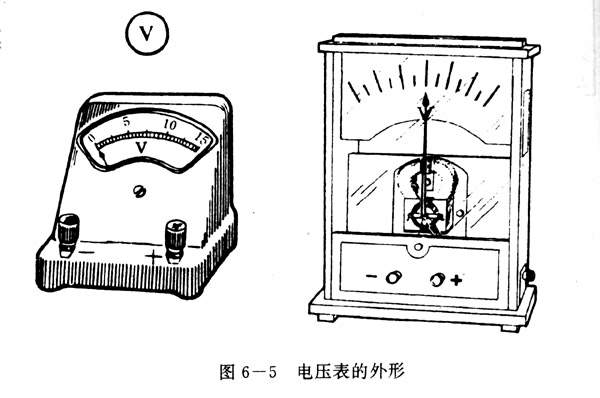

　侧是电路两端的电压，要用电压表.电压表也有很多种，图6-5给出了几种电压表的外形，图中左上角是电压表在电路图中的符号.

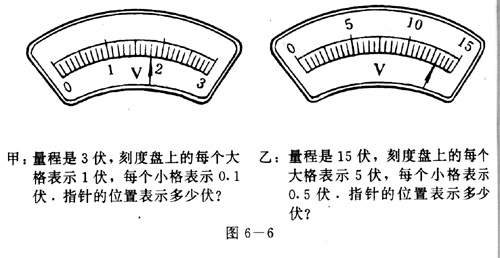

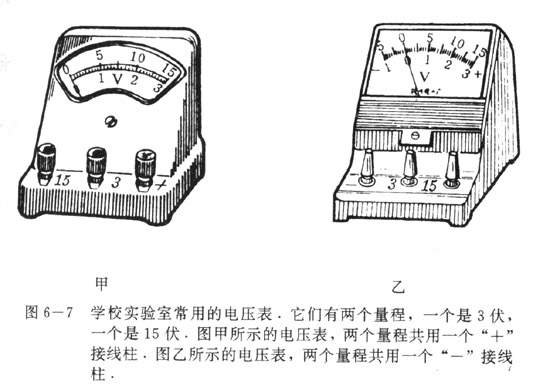

电压表的示数电压表的刻度盘上标有符号Ｖ和表示电压值的刻度.电压表也有一定的量程.在读取数据时，要先确认所用电压表的量程，然后根据量程确认刻度盘上每个大格和每个小格表示的电压值(图6-6).学校实验室里常用的电压差有三个接钱柱、两个量程(图6-7).

电压表的使用

电压表也有必须遵守的使用规则.我们要学会正确使用电压表.

1.电压表要并联在电路中.要测量某部分电路两端的电压，必须把电压表跟这部分电路并联起来（图6-8).

2."十"“－”接钱柱的接法要正确.连接电压表时，必须使电流从“十”接线柱流入电压表，这跟电流表接钱柱的用法是一致的.

3.被测电压不要超过电压表的量程.被测电压超过电压表的量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表，在不能预先估计被测电压的情况下，可以用试触法来判断被测电压是否超过量程.
