第七节实验：组成串联电路和并联电路

[目的]学会串联电路的连接方法.

[器材]两只小灯泡，一个电铃.三个开关，两个电池(或其他电源)，若干条导线.电池（或其他电源），若干条导线。

[步骤]

组成串联电路

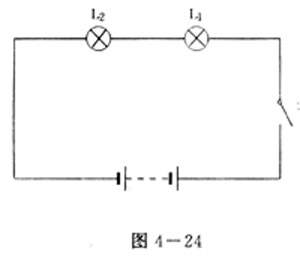

ｌ、按照图4-24组成串联电路。连接电路前，先要画好电路图。电路的连接要按照一定的顺序进行；可以从电池的正极开始，依欢连接开关S、灯L1、灯L2、最后连到电池负极；也可以从时地负极开始，依次连接L2、L1、S，最后连到用池正极。注意连接过程中，开关碰该是断开的。

2.经检查电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的情况。

3.把开关ｓ改接到L1和L2之间，闭合和断开断开开关．观察开关控制两只灯泡的情况.

4.把开关Ｓ故接到L2和电池负极之间，．团合和断开开关．观察开关控制两只灯泡的情况.

5.一只灯泡和一个电铃串联在电路中再做一次。

6.根据上面的实验回答:在串联电路里，开关可以控制所有用电器，还是只控制其中某个用电器？开关的位置改变了，它的控制作用是否也改变？

组成并联电路

1.按照图4-25组成并联电路。

2.经检查电路连接无误后，把三个开关全部闭合。

3.断开、闭合干路中的开关ｓ，观察它控制灯泡的情况.

4.闭合开关S后，断开、闭合支路中的开关S1，观察它控制电路的情况.

5.闭合开关S后，断开、团合支路中的开关S2.观察它控制电路的情况.

6.根据上面的实验回答:在并联电路里，干路开关和支路开关的控制作用各是什么？
